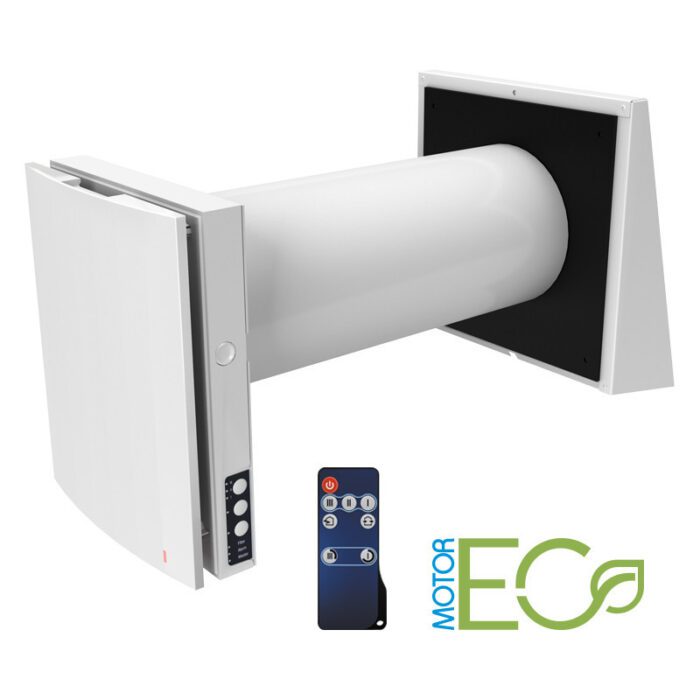

Провітрювач Blauberg Vento Expert A50-1 S Pro призначений для організації вентиляції окремої кімнати квартири, будинки та ін. Є найбільш економічним і простим рішенням, коли реалізувати повноцінну механічну припливно-витяжну систему не представляється можливим. Ця модель для монтажу в тонку стіну товщиною від 120 мм.
Технічні характеристики
Параметр | Величина |
Швидкість | 3 |
Напруга, В | 100-230 |
Максимальна потужність, Вт | 3,6-5,2 |
Продуктивність в реверсному режимі, м3/год | 7,5-25 |
Продуктивність в режимі відведення або приплив, м3/год | 15-50 |
Швидкість обертання, хв-1 | 570-1100 |
Рівень шуму на відстані 3 м, дБ(А) | 11-30 |
Придушення вуличного шуму у відповідності з DIN EN 20140, дБ(А) | 42 |
Фільтр | G3 |
Ефективність регенерації відповідно до DIBt Lb-A 20, % (1 швидкість) | 97 |
Ефективність регенерації відповідно до DIBt Lb-A 20, % (3 швидкість) | 82 |
Захист, клас | IP 24 |
Габаритні розміри
Конструкція провітрювача
Провітрювач складається з двох решіток, вентилятора, фільтрів, телескопічного каналу з металу і рекуператора. Пристрій вбудовується в стіну кімнати, яка виходить назовні.
Для припливу або витяжки повітря використовується осьовий вентилятор з можливістю реверсу, тобто зміни напряму обертання крильчатки. У даного вентилятора дуже низьке енергоспоживання – не більше 5,2 Вт.
Рекуператор служить для передачі тепла від витяжного повітря припливному. В даному провітрювачі його ефективність дуже висока – до 97%. Рекуператор має дуже велику площу, що контактує з повітрям, завдяки шестигранною структурою комірок регенератора.
Фільтрація призначена для запобігання попадання частинок пилу, пилку і інших забруднення в кімнату, а також для захисту від забруднення самого провітрювача.
Вентилятор з реверсивним ЄС-мотором захований в телескопічному каналі. Довжину можна відрегулювати в діапазоні від 250 мм до 475 мм Всередині канал ізольований звукопоглинальним матеріалом.
Зовнішній ковпак виготовлений із сталі і пофарбований в білий колір.
Особливості конструкції
Просте обслуговування. Внутрішній блок відкривається легким натисканням з двох сторін. |
Вбудовані автоматичні жалюзі запобігають зворотний потік повітря. |
Спеціально спроектована лицьова панель забезпечує 100% герметичність і захист від вітру. |
Принцип роботи провітрювача
Провітрювач може працювати в наступних режимах:
- реверсивний режим з регенерацією тепла. Реверс відбувається кожні 70 секунд
- витяжна вентиляція
- припливна вентиляція
Робота провітрювача в реверсивному режимі відбувається наступним чином.
Забруднене тепле повітря витягується з приміщення на вулицю і, проходячи через регенератор, поступово нагріває його і передає частину вологи. Коли керамічний регенератор нагрівся, установка автоматично перемикається в припливне режим.
Свіже холодне повітря з вулиці проходить через регенератор, вбираючи вологу і тепло, накопичені в рекуператорі. Коли регенератор остигає, установка знову перемикається в режим витяжки повітря.
Система автоматики
Управління режимами установки здійснюється за допомогою сенсорної панелі управління, розташованої на корпусі установки або за допомогою пульта дистанційного керування.
Установка обладнана датчиком вологості для контролю вологості в приміщенні.
При монтажі декількох установок в кожному приміщенні послідовне з’єднання установок забезпечує ефективну збалансовану вентиляцію.
Перша установка в ланцюжку стає основним керуючим пристроєм / установкою-задатчиком.
Монтаж
Установка призначена для внутристенного монтажу стін товщиною від 120 до 490 мм в попередньо підготовлене круглий отвір в зовнішній стіні будівлі.
Оптимальним є монтаж парної кількості реверсивних установок, які працюють циклічно і в протифазі. Це означає, що частина установок одночасно забезпечують приплив свіжого повітря з вулиці, а частина – витяжку забрудненого повітря з приміщення. Це дозволяє створити найбільш ефективну збалансовану вентиляції.
При будівництві нових будівель монтаж установок відбувається в два етапи:
1. Попередній монтаж на стадії внутрішньої і зовнішньої декоративної обробки стін (установка повітряного каналу і зовнішнього ковпака, прокладання електричних кабелів).
2. Остаточний монтаж – перед здачею будинку в експлуатацію. Включає в себе установку картриджа з регенератором, вентилятором і фільтрами, а також монтаж і підключення внутрішнього блоку з контролером і жалюзі.
Відео, як робити монтаж Blauberg Vento
Технічне обслуговування
Необхідно раз на рік очищати турбіни м’якою сухою щіткою або стисненим повітрям без використання води. Періодичність очищення фільтрів може змінюватись в залежності від чистоти зовнішнього повітря, частоти використання провітрювачів. Як правило це необхідно робити кожні 3-6 місяців. Фільтри чистяться пилососом. При зменшенні продуктивності провітрювача необхідна заміна фільтрів – 1-2 рази на рік.
Гарантія
Виробник гарантує нормальну роботу провітрювача протягом 24 місяців з дня продажу.
