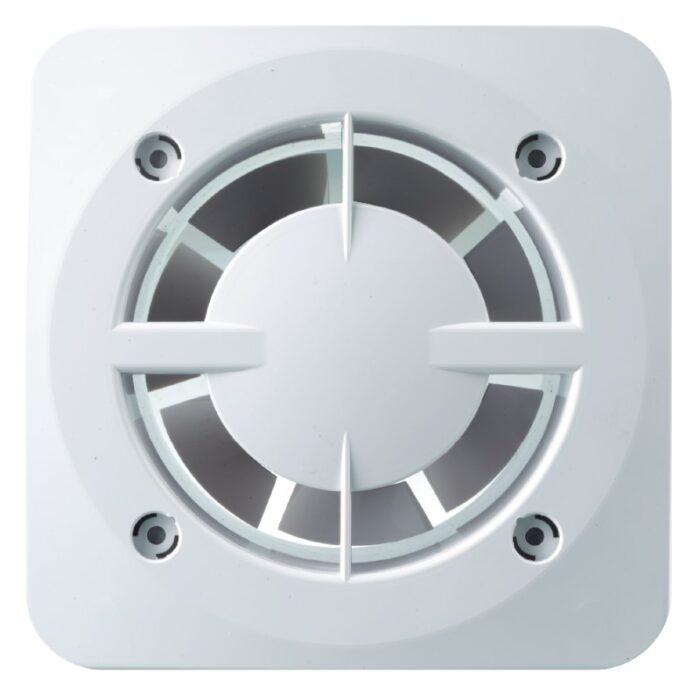

Витяжний вентилятор Вентс 100 Бейс ФП 160 Фріз Диск використовується для витяжної вентиляції приміщень санвузла, ванної кімнати і кухні. Використовується спільно з дизайнерськими плоскими лицьовими решітками. Вентилятор встановлюється у вентиляційну шахту безпосередньо або через невеликий по довжині повітропровід перерізом 100 мм. Також допускається монтаж в підвісну стелю.
Дизайнерський вентилятор використовується з декоративною панеллю, яка встановлюється у отвори в корпусі. Видалення повітря відбувається через щілину між лицьовою панеллю і корпусом вентилятора.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 220 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 14 |
| Витрата повітря, м3/год | 100 |
| Струм, А | 0,09 |
| Швидкість обертів, хв-1 | 2300 |
| Рівень шуму на відстані 3 м, дБ(А) | 34 |
| Захист, клас | IP24 |
| Розмір патрубка, мм | 100 |
Габаритні розміри
| Розміри | ∅D | B | L | L1 |
| мм | 99 | 140 | 88 | 13 |
Схема підключення
Схема підключення вентилятора до мережі
Застосування
- Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
- Для монтажу у вентиляційні шахти або з’єднання з повітропроводами.
- Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
- Для монтажу з повітропроводами 100 мм
Конструкція
- Сучасний дизайн і естетичний зовнішній вигляд.
- Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
- Лицьова панель виготовлена з оргскла.
- Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
- Клас захисту IP 24.
Двигун
- Надійний двигун з низьким енергоспоживанням.
- Призначений для безперервної роботи та не вимагає обслуговування.
- Обладнаний захистом від перегрівання.
Управління
- Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач в постачання не входить.
- Включення і регулювання швидкості може здійснюватися за допомогою тиристорного регулятора (див. Електричне приладдя).
Монтажні особливості
- Вентилятор витяжний встановлюється безпосередньо в отвір вентиляційної шахти.
- Можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
- Кріпиться до стіни за допомогою шурупів.
- Може використовуватися для стельового монтажу.
