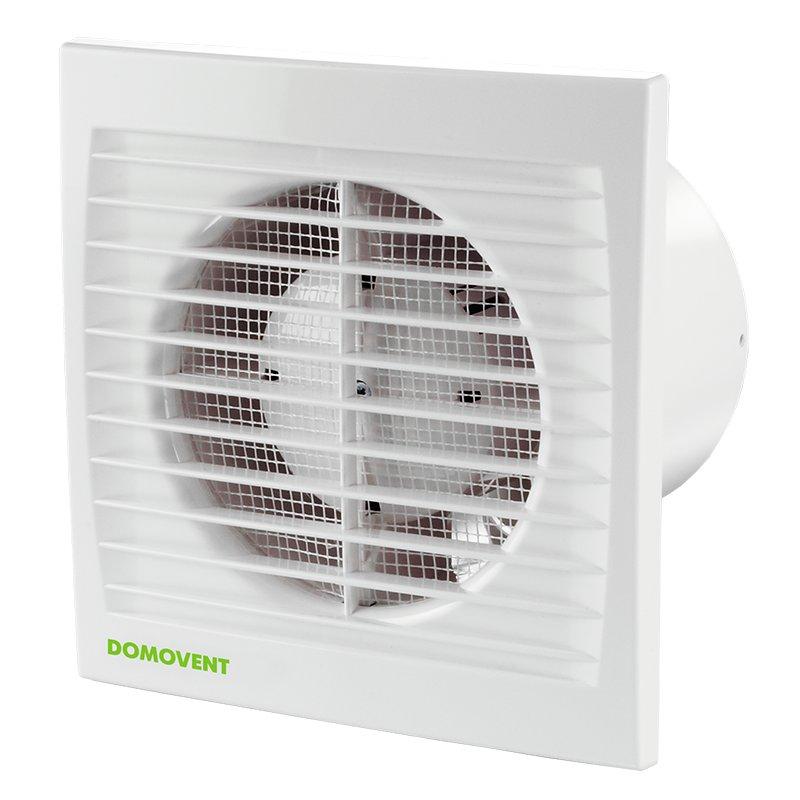

Вентилятор Домовент 125 СТ з таймером
Вентилятор Домовент 125 C1 використовується для витяжної вентиляції в приміщеннях квартири, дома. Встановлюється у витяжний канал безпосередньо або через повітропровід. Забезпечує видалення повітря з продуктивністю 179 м3/год, споживання не перевищує 16 Вт на годину.
Технічні характеристики
Параметри | Величина |
Напруга, В | 220 |
Частота струму, Гц | 50 |
Максимальна потужність, Вт | 16 |
Продуктивність, м3/год | 179 |
Ток, А | 0,1 |
Швидкість обертання, хв-1 | 2300 |
Рівень шуму на відстані 3 м, дБ (А) | 44 |
Вага, кг | 0,75 |
Захист, клас | IP34 |
Розмір патрубка, мм | 125 |
Габаритні розміри
Розміри | ∅D | B | H | L* | L1 |
мм | 125 | 176 | 140 | 96 | 13 |
Принцип роботи вентилятора з таймером
Вентилятор із таймером активується зовнішнім вимикачем, це може бути вимикач освітлення.
Схема під’єднання
До клемної колодки в цій модифікації вентилятора необхідно підвести такі дроти:
- пряма фаза до клемі L
- фаза через вимикач світла до клемі LT
- нуль клем N
Конструкція
- Тонка лицьова панель
- Сетка от насекомых
- Корпус і крильчатка вентилятора виготовлені з інженерного пластику АБС. Матеріал стійкий до пошкоджень, ультрафіолету.
- Аеродинамічна форма крильчатки зменшує споживання і збільшує термін експлуатації
- Ступінь захисту IP 34.
- Двигун обладнаний захистом від перегрівання
Як керувати
Вентилятор можна вмикати:
- за допомогою стандартного вимикача, наприклад, поєднаного з освітленням
- за допомогою регулятора РС-1-300, який може вмикати вентилятор, змінювати його продуктивність і вимикати
Допускається під’єднання до одного регулятора декількох вентиляторів. У такому разі продуктивність роботи під’єднаних вентиляторів регулюватиметься одночасно.
Вмикачі та регулятори купуються окремо.
Як встановлювати
Вентилятор можна встановити безпосередньо в проріз вентиляційної шахти або за допомогою невеликого повітроводу. Допускається монтаж у стелю. У разі віддаленого монтажу всі стики необхідно герметизувати за допомогою герметика, хомутов.
Як обслуговувати
Побутові вентилятори вимагають періодичного сервісного обслуговування. Обслуговування полягає в періодичній перевірці стану клемного з’єднання, очищення крильчатки та корпусу вентилятора. Очищення пластикових деталей необхідно проводити за допомогою м’якої тканини та мильного розчину. Після очищення дати деталям висохнути.
Все сервісне обслуговування здійснюється за вимкненого живлення.
Особливості
Діаметр патрубка 125 мм
Продуктивність 179 м3/год
