Опис

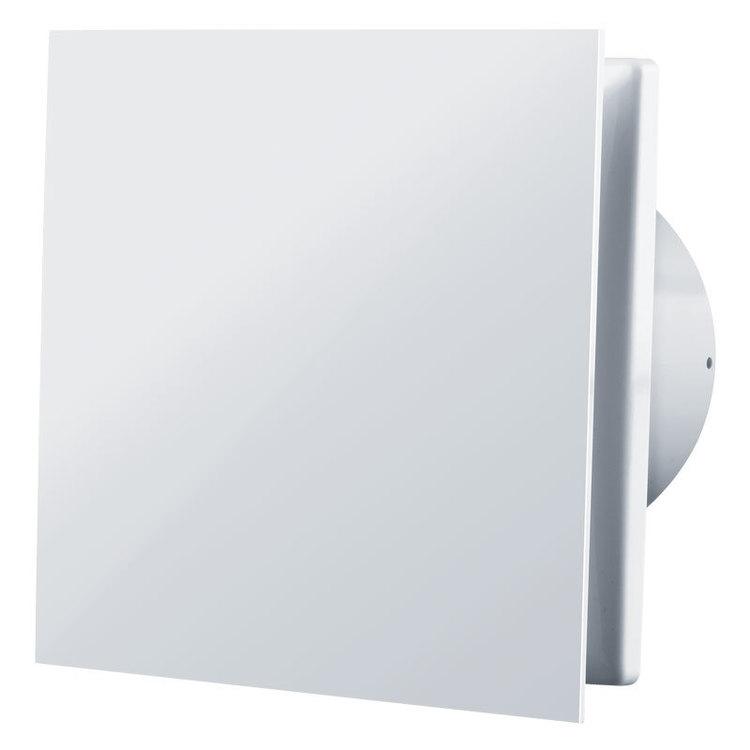

Вентилятор Вентс 100 Солід Т з таймером обладнаний зворотним клапаном, дана модель працює з низьким рівнем шуму і низьким споживанням. Використовується як витяжний вентилятор для вентиляції ванної, туалету або кухні. Монтується безпосередньо у витяжну шахту, допускається підключення через невелику ділянку або гнучкого пластикового повітропроводу.
Вентилятори з таймером найчастіше використовують для вентиляції туалету або ванної. Після вимикання освітлення (або окремого вимикача) вентилятор продовжить свою роботу від 2 до 30 хвилин, після чого автоматично вимкнеться. Якщо ви не хочете, щоб вентилятор включався кожен раз, коли ви відвідуєте ванну або туалет, включення рекомендується виводити на окремий вмикач.
Плоска лицьова сітка вентилятора розмірами 160х160 мм.
Технічні характеристики вентилятора
| Параметр | Величина | |
| Напруга, В | 230 | |
| Частота струму, Гц | 50 | |
| Споживана потужність, Вт | 7,5 | |
| Максимальний витрата повітря, м3/год | 85 | |
| Струм,А | 0.05 | |
| Рівень шуму на відстані 3 м, dB(A) | 25 | |
| Вага, кг | 0.51 | |
| Захист | IP 44 | |
| Розмір патрубка, мм | 100 | |
Розміри
Опис вентилятора
- Вентилятор Вентс Солід 100 Т може використовуватися постійно або періодично. Двигун забезпечує низьке споживання 7,5 Вт на годину.
- Корпус, крильчатка і лицьова панель вентилятора виготовлений з інженерного АБС-пластику, стійкого до впливу ультрафіолету протягом довгого часу.
- Вентилятор обладнаний зворотним клапаном у вигляді плівки, прикріпленою до патрубка. При роботі вентилятора плівка відкривається і пропускає вытягиваемый повітря. При вимкненому вентиляторі клапан запобігає потраплянню повітря з витяжного каналу в обслуговуване приміщення.
Управління
Вентилятор може управлятися від зовнішнього вимикача (в комплект поставки не входить) або включатися і вимикатися спільно з освітленням від вмикача освітлення.
Як працює вентилятор з таймером
Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення. Після вимикання освітлення вентилятор продовжує працювати ще час виставлене на таймері відключення, яке можна налаштувати в діапазоні від 2 до 30 хвилин, і вимкнеться.
Схема підключення
До клемної колодки в даній модифікації вентилятора необхідно підвести наступні проведення:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми S
- нуль до клеми N
Таким чином, для правильної роботи вентилятора до вентилятора необхідно підвести два дроти з фазою, один від вимикача, другий з постійною фазою.
Монтаж вентилятора
Вентилятор монтується безпосередньо у витяжну шахту приміщення квартири. Допускається стельовий монтаж, в цьому випадку до патрубка вентилятора під’єднується гнучкий або пластиковий повітропровід. Інший кінець воздуховода встановлюється у витяжну шахту. Всі місця стиків і з’єднань необхідно герметизувати за допомогою силікону, хомутів і монтажного скотча. До поверхні стіни або стелі корпус вентилятора кріпиться за допомогою чотирьох шурупів, які йдуть в комплекті поставки.
Як задати час вимикання
Зніміть лицьову кришка вентилятора. Під кришкою ви побачите потенціометр (на малюнку він позначений Toff) для регулювання часу затримки вимкнення. Для того, щоб виставити час, необхідно скористатися пластиковою викруткою, яка поставляється разом з вентилятором. Не використовуйте інші предмети для регулювання. При регулюванні не застосовуйте великих зусиль.
Поворот за годинниковою стрілкою збільшує час вимикання до 30 хвилин, поворот проти годинникової стрілки зменшує час затримки.
Приклад установки
Гарантія
Гарантія на вентилятор – 5 років за умови дотримання правил транспортування, зберігання, монтажу і експлуатації.
