Провітрювач ТвинФреш Комфо РА-50 Вентс

Опис

Провітрювач Вентс ТвинФреш Комфо РА-50 призначений для організації вентиляції окремої кімнати квартири, будинки та ін. Є найбільш економічним і простим рішенням.

Технічні характеристики

Габаритні розміри

Конструкція провітрювача

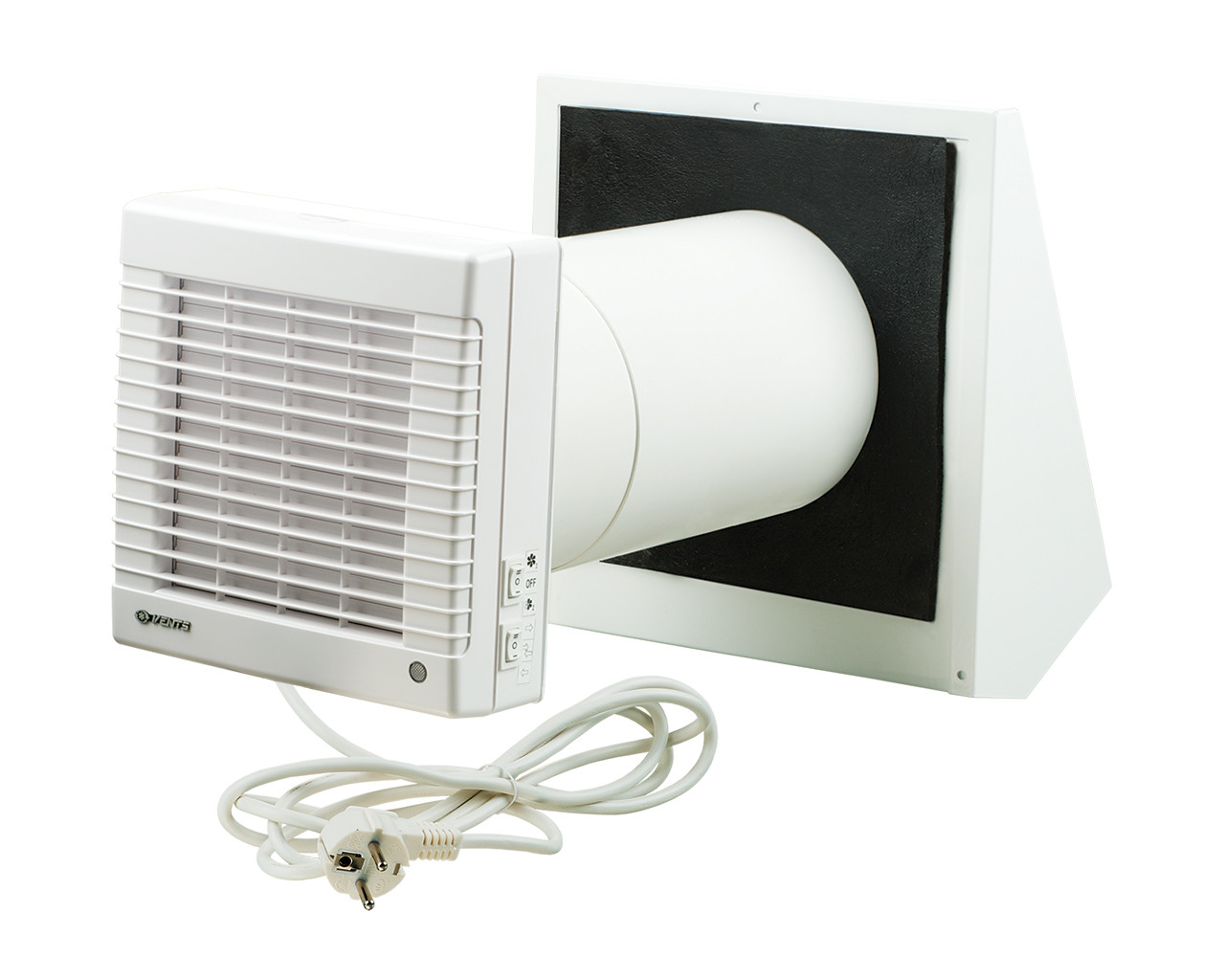

Провітрювач складається з двох решіток, вентилятора, фільтрів, телескопічного каналу з металу і рекуператора. Пристрій вбудовується в стіну кімнати, яка виходить назовні.

Для припливу або витяжки повітря використовується осьовий вентилятор з можливістю реверсу, тобто зміни напряму обертання крильчатки. У даного вентилятора дуже низьке енергоспоживання – не більше 3 Вт. Живлення здійснюється від 12 В, що в принципі безпечно для використання навіть в дитячих. Для перетворення стандартного 220 В на 12 В використовується блок живлення, що входить в постачання.

Рекуператор служить для передачі тепла від витяжного повітря припливному. В даному провітрювачі його ефективність дуже висока – до 91%. Виготовлений він з кераміки, має дуже велику площу, що контактує з повітрям.

Фільтрація призначена для запобігання попадання частинок пилу, пилку і інших забруднення в кімнату, а також для захисту від забруднення самого провітрювача.

Вентилятор захований в телескопічному каналі. Довжину можна відрегулювати в діапазоні від 250 мм до 475 мм. Зовні канал заізольований для запобігання тепловтрат і утворення конденсату.

Як це працює

Провітрювач може працювати в наступних режимах:

Вентилятор включається в режимі витяжки, відбувається видалення повітря з приміщення. Тепле повітря проходить через рекуператор, нагріває його. Через 70 секунд вентилятор провітрювача зупиняється і включається в режимі припливу повітря в приміщення. Свіже повітря з вулиці проходить через теплообмінник, нагрівається, фільтрується і подається в приміщення через лицьову решітку.

При монтажі провітрювача інтервал перемикання можна поміняти в діапазоні від 30 до 120 секунд.

Система автоматики

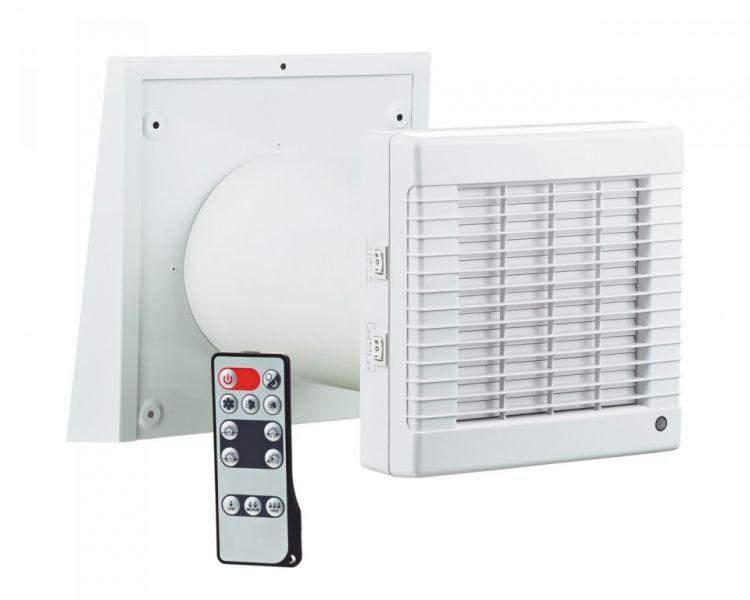

Для зручності і простоти управління провітрювачі серії ТвинФреш «Комфо» комплектуються пультом дистанційного керування.

Для того, щоб зробити управління провітрюванням серії ТвинФреш «Комфо» ще більш зручним і практичним, на корпус установки винесені ручні перемикачі управління основними режимами роботи.

Для того, щоб управляти установкою за допомогою пульта ДУ, перемикачі на блоці вентилятора необхідно перевести в середнє положення.

Приклад системи вентиляції на базі провітрювача ТвинФреш

При створенні системи вентиляції на базі провітрювачів ТвинФреш «Комфо» в кожній кімнаті встановлюється по одній установці. У великих приміщеннях рекомендується встановлювати два провітрювача. Режим вентиляції для кожної окремої кімнати можна перемикати у відповідності з індивідуальними вимогами.

Повітря перетікає між кімнатами через дверні отвори і коридори, забезпечуючи, таким чином, необхідну циркуляцію по всьому житлу. Завдяки системі вентиляції на базі провітрювачів ТвинФреш «Комфо» з регенерацією енергії витрати на додаткові охолодження чи опалення приміщень істотно знижуються.

А для організації максимально енергоефективної вентиляції в будинку рекомендуємо встановити інтелектуальні вентилятори Vents iFan в кухні і санвузлі, які здійснюють витяжку повітря автоматично по спрацьовуванню датчиків руху і вологості.

Монтаж

Для установки провітрювача необхідно виконати отвір у зовнішній стіні.

Зовнішня частина телескопа провітрювача розташовується з боку вулиці і фіксується дюбелями. Для спрощення установки рекомендується витримати зазори між стіною і трубою близько 5-10 мм. Після цього в отвір з боку приміщення вставляється внутрішня частина телескопа, фіксується дюбелями, а зазори між трубою і стіною заповнюють монтажною піною.

У разі будівництва нового житла, телескопічний канал провітрювача рекомендується монтувати в отвір в стіні після завершення фасадних робіт і внутрішньої обробки приміщення. Електрична проводка для підключення установки виводиться таким чином, щоб потрапити в спеціальну висічку у внутрішній частині телескопа.

У вмонтований в стіні канал вставляються внутрішні елементи провітрювача: фільтр, керамічний блок, вентиляторний вузол. Кабель підключається до плати керування за допомогою швидкороз’ємних з’єднань і провітрювач закривається пластиковою сіткою з другим фільтром і декоративною панеллю.

Монтаж блоку управління і блоку трансформатора здійснюється також в підготовлені отвори в стіні.

Монтаж у стіну товщиною від 250 до 470 мм

Монтаж в тонку стіну товщиною від 120 до 470 мм

Відеоогляд провітрювача Твинфреш Комфо РА-50

Технічне обслуговування

Необхідно раз на рік очищати турбіни м’якою сухою щіткою або стисненим повітрям без використання води. Періодичність очищення фільтрів може змінюватись в залежності від чистоти зовнішнього повітря, частоти використання провітрювачів. Як правило це необхідно робити кожні 3-6 місяців. Фільтри чистяться пилососом. При зменшенні продуктивності провітрювача необхідна заміна фільтрів – 1-2 рази на рік.

Гарантія

Виробник гарантує нормальну роботу провітрювача протягом 24 місяців з дня продажу.
