| ЗАСТОСУВАННЯ |
- Вентилятори ВЕНТС ТТ і ВЕНТС ТТ ПРО об’єднують в собі широкі можливості і високі характеристики осьових і відцентрових вентиляторів. Використовуються в припливно-витяжних системах вентиляції, які вимагають високого тиску, потужного повітряного потоку і низького рівня шуму.
| - Сумісні з повітроводами діаметром від 100 до 315 мм Вентилятори серії ВЕНТС ТТ і ВЕНТС ТТ ПРО є відмінним вибором для установки в витяжні системи приміщень з підвищеною вологістю (санвузли, кухні), а так само для вентиляції квартир, котеджів, магазинів, кафе.
|
| КОНСТРУКЦІЯ |

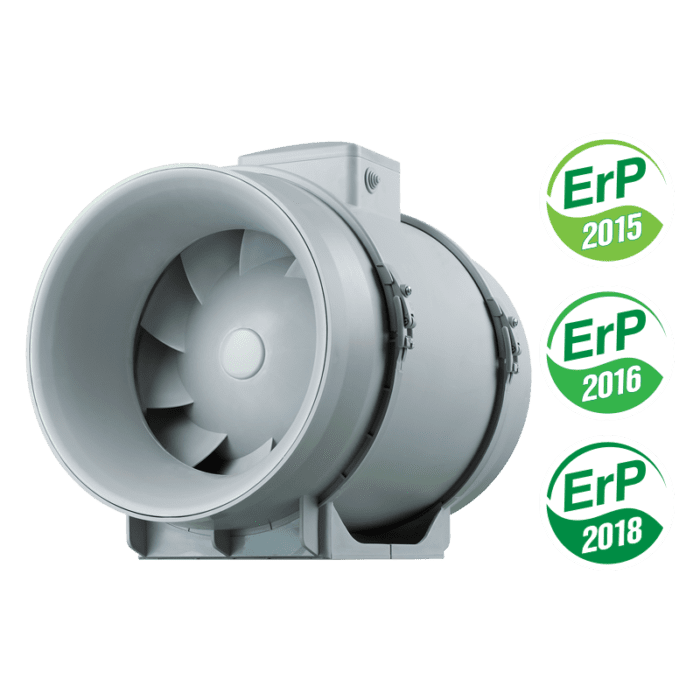

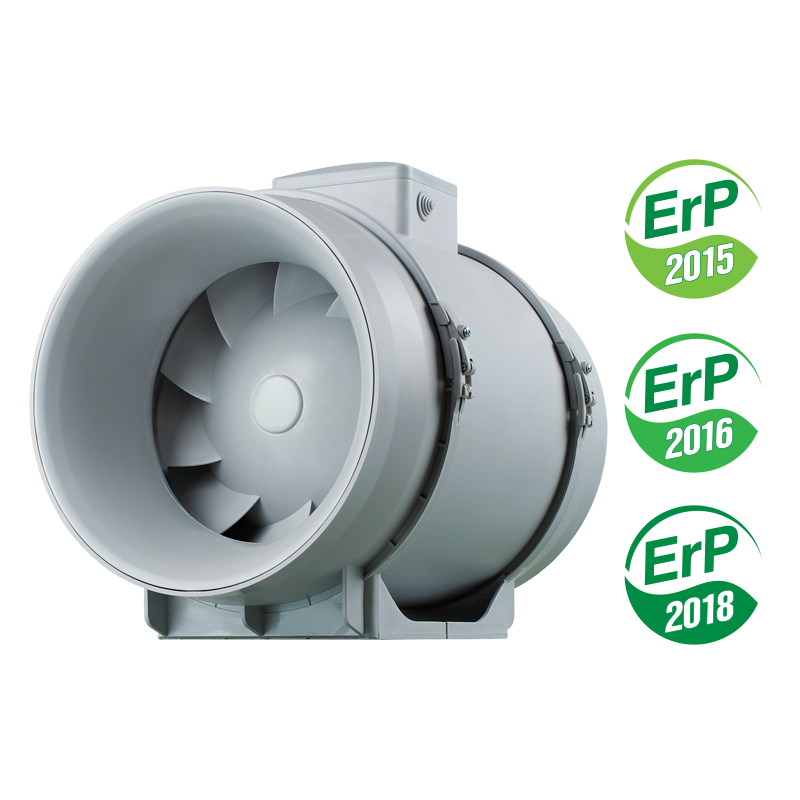

- Корпус вентилятора виготовлений з високоякісного і міцного пластика.
| - Всі моделі серії ВЕНТС ТТ і ВЕНТС ТТ ПРО можуть оснащуватися регульованим таймером з діапазоном затримки відключення вентилятора від 2 до 30 хвилин.
|
 |
- Знімний центральний блок з двигуном, крильчаткою і клемної коробкою кріпиться до патрубків за допомогою спеціальних хомутів на засувках. Це робить обслуговування вентилятора максимально простим і зручним. Вам не потрібно розбирати і демонтувати весь вентилятор – просто витягніть центральний блок з корпусу і зробіть сервісне обслуговування.
|
| ОСОБЛИВОСТІ КОНСТРУКЦІЇ СЕРІЇ ТТ ПРО |
- Корпус вентилятора серії ТТ ПРО виготовлений з пластику зниженої горючості.
- Вхідний патрубок оснащений колектором для плавного входу повітря в вентилятор.
| - Завдяки конічній формі крильчатки і спеціально спрофилированным лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск і продуктивність у порівнянні зі звичайними осьовими вентиляторами.
- Дифузор, спеціально спроектована крильчатка і спрямляющий апарат на виході корпусу вентилятора розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик – висока продуктивність і збільшений тиск при низькому рівні шуму.
|
| ДВИГУН |
- У моделях серії ВЕНТС ТТ застосовуються однофазні одно – або двошвидкісні двигуни. Для деяких типорозмірів доступна версія двигуна з більш потужними характеристиками (ВЕНТС ТТ…С).
- У моделях серії ВЕНТС ТТ ПРО застосовуються однофазні високоефективні двошвидкісні двигуни з низьким енергоспоживанням.
- Для захисту від перевантаження двигуни вентиляторів оснащені термопредохранителями.
| - Підшипники кочення забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи).
- Клас захисту двигуна – IP X4.
|
 |
| РЕГУЛЮВАННЯ ШВИДКОСТІ |
- Управління двошвидкісним двигуном може здійснюватися за допомогою вбудованого перемикача (опція «В») або зовнішнього перемикача П2-1-300, а також П2-5,0 для багатошвидкісних вентиляторів (купуються окремо).
| - Можлива плавне регулювання оборотів за допомогою вбудованого регулятора швидкості (опція «П»)зовнішнього симисторного або автотрансформаторного регулятора (купуються окремо), підключивши його до клеми максимальної швидкості двигуна.
|
| МОНТАЖ |
- Вентилятори призначені для монтажу канального у повітропроводі відповідного діаметру в будь-якій точці вентиляційної системи і під будь-яким кутом.
- В одній системі можлива установка декількох вентиляторів:
- паралельно (для збільшення витрати повітря);
- послідовно (для збільшення робочого тиску)
| - Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої вентилятор кріпиться до стіни.
- Для зручності монтажу і підключення монтажна коробка встановлюється в будь-якому положенні.
|
| ВЕНТИЛЯТОР З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ І ШВИДКОСТІ (ОПЦІЯ “У”) |
- Ідеальне рішення для вентиляції приміщень, в яких необхідний контроль температури повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури і швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрата повітря) в залежності від температури повітря у вентиляційному каналі або приміщенні.
- Існують два виконання:
- з вбудованим в канал вентилятора датчиком температури (опція «В»/«У1»);
- c виносним датчиком температури, закріпленому на кабелі довжиною 4 м (опція «Ун»/«У1н»).
| - На передній панелі електронного модуля розташовані:
- регулятор попередньої установки швидкості обертання крильчатки;
- регулятор порога спрацьовування електронного термостата;
- індикатор роботи термостата
|
| АЛГОРИТМ РОБОТИ ВЕНТИЛЯТОРА З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ І ШВИДКОСТІ |
- Встановіть бажану температуру повітря (поріг спрацьовування термостата), обертаючи ручку регулювання термостата, і мінімальну швидкість обертання (витрата повітря), обертаючи ручку регулювання швидкості. Якщо температура підвищується і перевищує встановлений поріг спрацьовування термостата автоматика переключає вентилятор на максимальну швидкість обертання (максимальний витрата). При зниженні температури повітря нижче встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на встановлену раніше швидкість обертання.
| - Для запобігання частого перемикання швидкостей двигуна у випадку, коли температура в каналі дорівнює встановленим температурного порогу, в алгоритм введена затримка перемикання швидкості.
|
| Існують два алгоритму затримки, які можуть бути використані в різних випадках: |
- Затримка по датчику температури (опція «У»): при перевищенні температури повітря на 2 °С вище встановленого порогу спрацьовування термостата вентилятор переключається на підвищену швидкість. Вентилятор переключається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порогу. Даний алгоритм використовується для підтримки температури повітря з точністю до 2 °С. Переключення швидкості вентилятора відбуваються нечасто.
| - Задержка по таймеру («У1»): при превышении температуры воздуха более установленного порога срабатывания термостата вентилятор переключается на повышенную скорость, и одновременно включается таймер задержки на 5 минут. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога и только после 5-минутной отработки таймера задержки. Данный алгоритм используется для точного поддержания температуры воздуха. При этом изменения скорости вентилятора с опцией У1 будуть відбуватися частіше в порівнянні з алгоритмом роботи вентилятора з опцією У, але тривалість роботи на одній швидкості складе не менше 5 хвилин.
|
| ВАРІАНТИ ЗАСТОСУВАННЯ ВЕНТИЛЯТОРІВ ТТ |
 |  |
| у ванній кімнаті | в офісному приміщенні |
 |
паралельна установка вентиляторів на складі для збільшення продуктивності| Параметр | ТТ ПРО 200*
min | ТТ ПРО 200*
max | Одиниця виміру |
|---|
| Діаметр воздуховода | 200 | 200 | мм | | Конструкція | змішаного типу | змішаного типу | – | | Напруга | 1~230 | 1~230 | В | | Частота струму | 50/60 | 50/60 | Гц | | Струм | 0.34 | 0.48 | А | | Рівень звукового тиску на расст. 3 м | 45 | 52 | дБА | | Споживана потужність | 76 | 108 | Вт | | Максимальна витрата повітря | 830 | 1040 | м3/год | | Частота обертання | 1915 | 2380 | хв-1 | | Макс. темп. переміщуваного повітря | 60 | 60 | °З | | Захист | IP X4 | IP X4 | – | | Маса | 3.95 | 3.95 | кг | | Матеріал корпусу | пластик | пластик | – | | Клас енергоефективності | B | B | – | | Канал | для круглих каналів | для круглих каналів | – | | Монтаж | канальний | канальний | – |
|
